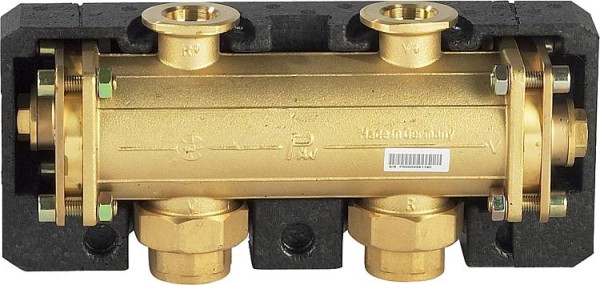

Hydraulische Weiche DN32 (11/4") bis 2600 l/h, gebrückt mit Isolierung

passend zu Modulsystem DN 32 (1 1/4")

• Messing
• inkl. EPP-Isolierung

bis 2.600 l/h
• mit geführtem Vor- und Rücklauf
• zur Montage unter einem einzelnen Heizkreis DN32 (1 1/4“).
• auch unter einem Verteiler DN32 (1 1/4“) oder separat (im Rohr) montierbar. Bei der separaten („Im-Rohr-“) Montage sind zusätzlich 2 Verschraubungssätze für die DN32 (1 1/4“) PAW-Flansche erforderlich.
• Isolierung nach EnEV: EPP-Halbschalen
• Maße inkl. Isolierung (BxH): 330 x 125 mm
• Achsmaß: 125 mm

Anschlüsse:
• Verbraucherseite (oben):
DN32 (1 1/4“) Flansch für DN50 (2“) Mutter
• Kesselseite (unten):
DN50 (2“) AG oder DN32 (1¼“) IG (mit Verschraubung) flachdichtend
• seitlich: 2x DN20 (¾“) IG mit Stopfen verschlossen



Hersteller Art-Nr.: 374203
Marke: PAW
Max. Durchsatz [m³/h]: 2,6
Achsabstand Primärkreis [mm]: 125
Achsabstand Sekundärkreis [mm]: 125
Primäranschluss [V]: Innengewinde
Sekundäranschluss: Flansch
Nenninnendurchmesser primär: DN 32 (1 1/4")
Nenninnendurchmesser Sekundär: DN 32 (1 1/4")
Max. Betriebsdruck [bar]: 5
Max. Betriebstemperatur [°C]: 110
Material: Messing
Temperaturfühleranschluss: DN 15 (1/2")
Mit Wärmedämmung: ✓
Mit Entlüftung: -
Mit Entleerventil: -
Mit Magnetitabscheider: -
Mit Befestigungsmaterial: -
Höhe [mm]: 128
Breite [mm]: 330
