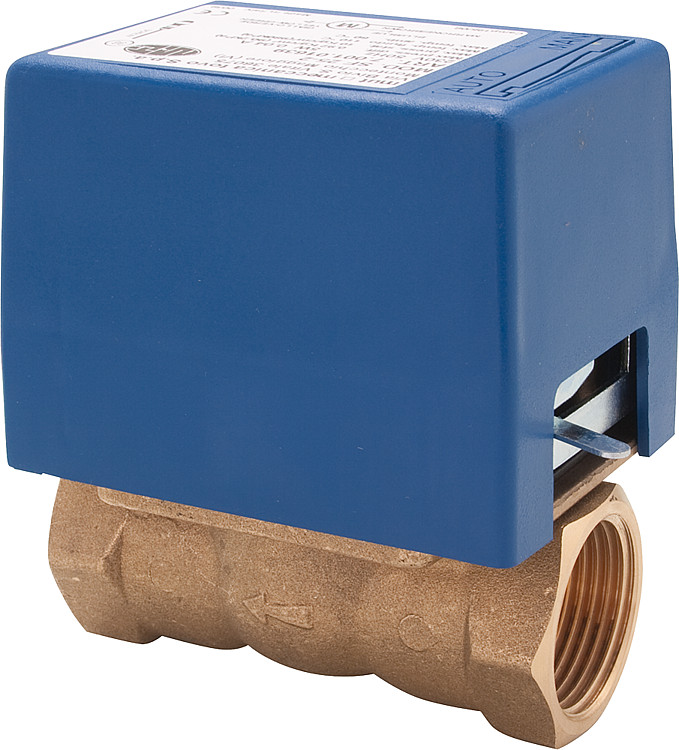

2-Wege Zonenventil SF mit Endschalter DN 15, KVS 6, 230 V mut

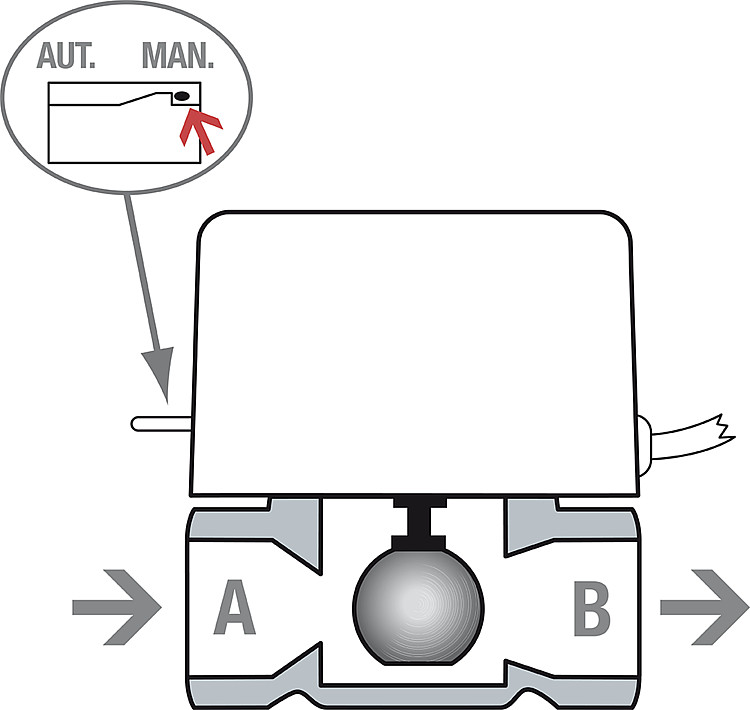

Die Zonenventile werden in geschlossenen Kreisläufen bei Heizungsanlagen eingebaut. Mit Handbetätigung, arretierbar in Mittelstellung.

Technische Daten:
• Leistungsaufnahme: 6 W
• Schutzart: IP22
• Umgebungstemperatur: max. 60°C
• Mediumtemperatur: 5°C bis 110°C
• Betriebsdruck: max. 10 bar
• Differenzdruck: max. 0,9 bar
• Ventilgehäuse, Deckel: Messing
• Rückholfeder: rostfreier Stahl
• Kabellänge: 1 m

• Differenzdruck max.: 0,9 bar

Funktionsweise:

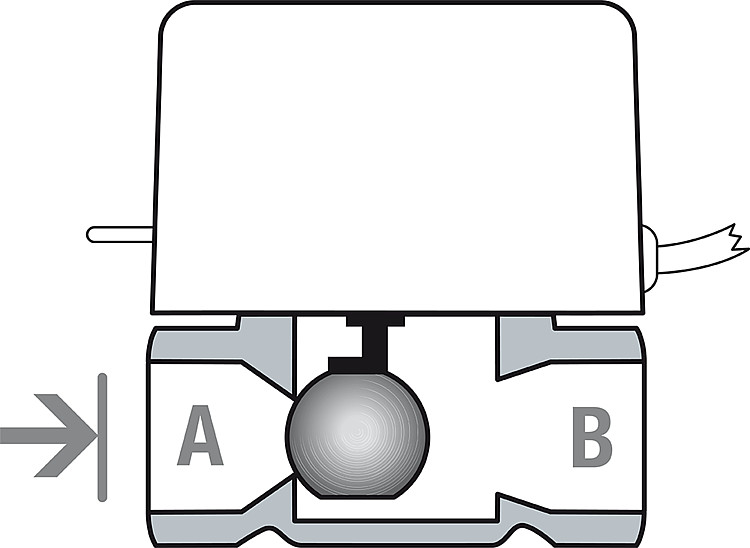

Wird die Stromversorgung aktiviert, schiebt der Servomotor (gegen die Federkraft) die Kugel in etwa 10 Sekunden von A in eine Mittelstellung. Stromlos zieht die Rückholfeder die Kugel in etwa 4 Sekunden auf A zurück.

Zulässige Einbaulagen: Motor oben oder seitlich!



Kvs-Wert: 6
Größe: DN 15 (1/2") IG
Spannung: 230 V, 50 Hz
Marke: mut
Ausführung: Zweiwege
Werkstoff des Gehäuses: Messing
Anschlussgröße: DN 15
Anschlüsse: Innengewinde
Druckstufe: PN 10
Max. Differenzdruck in geöffneter Stellung [bar]: 0,9
Max. Mediumtemperatur (Dauerbetrieb) [°C]: 110
Min. Mediumtemperatur (Dauerbetrieb) [°C]: 5
Oberflächenschutz: unbehandelt
Netzspannung: 230 V AC
Steuersignal: Zweipunkt
Mit Endschalter: ✓
Handbedienung: ✓
Laufzeit [s]: 10
Schutzart (IP): IP22
Leistungsaufnahme [W]: 6
Umgebungstemperatur [°C]: 0 - 60
